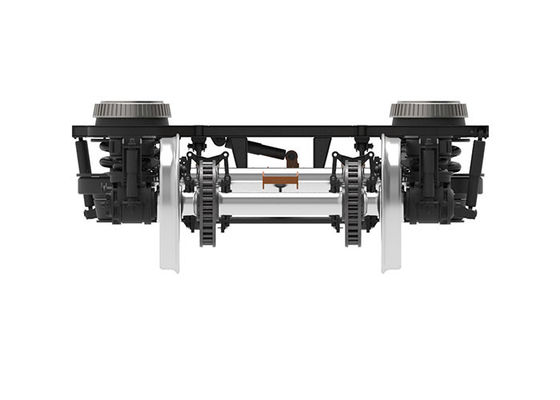

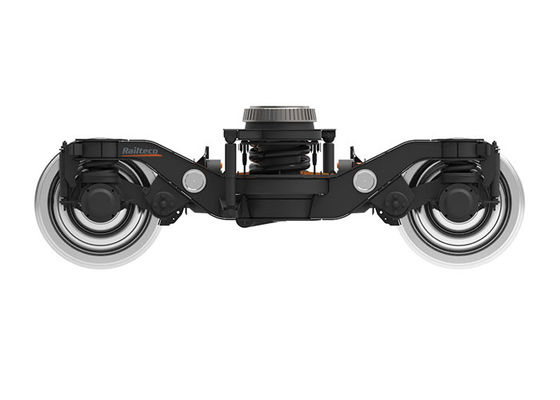

Bus Kereta Api Bogie Y32

Gandar Kereta Y32 Gandar Gerbong Roda Gandar Set Gandar Untuk Gerbong Kereta Api Barang

Deskripsi Gandar Kereta Y32:

Gandar jenis ini terutama cocok untuk ukuran rel 1435mm, beban gandar maksimum 16t, kecepatan operasi maksimum 160km/jam untuk kereta penumpang. Rangka gandar mengadopsi struktur pengelasan tipe H, balok samping adalah struktur tipe U, dan dudukan pegas bolster diatur di tengah balok samping. Bahan utama rangka gandar adalah S355J2+N. Roda menggunakan diameter roda φ890mm, Tapak roda adalah tipe aus sesuai standar UIC; Pembuatan gandar dan roda memenuhi persyaratan standar EN13260 dan EN13261.

Gandar terutama terdiri dari rangka, roda set, sistem suspensi primer, perangkat pegas bolster, sistem pengereman tangan, sistem pengereman dasar, perangkat traksi dan, perangkat tambahan, dll. Bantalan pada gandar mengadopsi bantalan rol silinder pendek sentripetal SKF; Setiap gandar dilengkapi dengan perangkat pembumian di salah satu ujung gandar. Suspensi vertikal dan pegas koil ganda di dalam dan di luar diadopsi dalam suspensi primer, penempatan kotak gandar mengadopsi perangkat penempatan lengan putar sambungan elastis. Perangkat pegas bolster untuk satu kelompok pegas koil tunggal yang terletak di dudukan pegas rangka, bolster ditempatkan pada pegas bolster, dan badan langsung ditopang pada dua pegas koil oleh bolster, ada dua peredam getaran hidrolik vertikal dan peredam getaran melintang antara bolster dan rangka. Sistem pengereman dasar mengadopsi blok rem besi cor dan tipe pengereman unit cakram. Gaya traksi ditransmisikan oleh tali baja yang menghubungkan badan ke balok memanjang rangka gandar dan mengurangi dampak memanjang antara badan dan rangka gandar.

Data Teknis Utama dari Gandar Kereta Y32:
