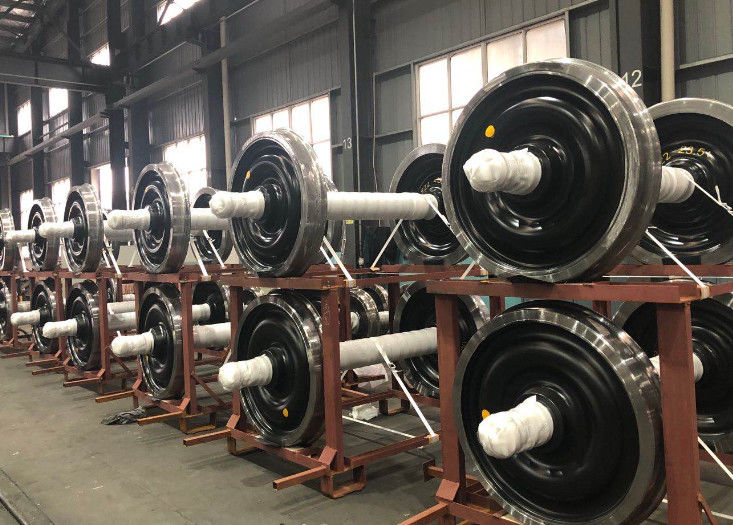

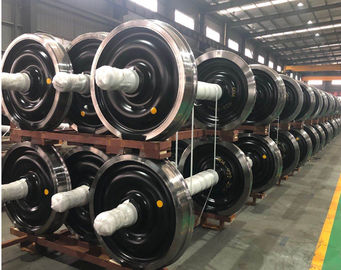

Set Roda Kereta Api BA004 Wheelset Untuk Y25 Bogie Wagon Wheelset TSI Sertifikasi

Set Roda Kereta Api BA004 Wheelset Untuk Y25 Bogie Wagon Wheelset TSI Sertifikasi

Kerangka roda, gauge 1435 mm, dengan roda monoblok 920 mm, untuk beban poros 22,5 ton, sesuai dengan spesifikasi teknis EN EN13260 (kerangka roda); EN13261 (poros) dan EN13262 (roda).

Karakteristik teknis utama:

- lebar 1435 mm

- panjang sumbu total 2180 (+1/-1) mm

- jarak antara sumbu bantalan 2000 mm

- jarak antara dua roda ditekan pada poros: 1360 (+1/-1)

- Nominal roda menekan pada diameter poros f 200 mm

- berat roda sekitar 998 kg

- diameter roda bergelombang 920 (+4/-0) mm

- diameter roda tanda batas keausan 840 (+2/0) mm

- lebar velg roda 135 (+1/-1) mm

- diameter dalaman velg roda di sisi bibir 810 (+ 0/-4) mm

- diameter bagian dalam velg roda di sisi sisi bibir 810 (+ 0/-4) mm

- ketebalan web:

- pada koneksi dengan lingkaran 20 (+2/-0) mm

- pada koneksi dengan nave 20 (+2/-0) mm

- diameter luar hub di sisi berlawanan bibir 240 (+4/-0) mm

- diameter luar hub di sisi bibir 240 (+4/-0) mm

- panjang hub: 185 (+3/-0) mm

- diameter tubuh poros 173 (+2/-0) mm

- tekanan roda nominal pada diameter poros 200 mm

- profil rolling sesuai dengan EN13715-S1002/h28/e32.5/6.7%

- panjang sumbu total 2180 (+1/-1) mm

- diameter jurnal poros 130p6 ((+0,068/+0,043) mm

- panjang jurnal poros 191 (+ 0,5/- 0,5) mm

- diameter obturator poros f 160 t7 (+ 0,174/+ 0,134) mm

- panjang obturator 58 (+1/-0) mm

- tekanan roda nominal pada diameter poros 200 mm
