160km/jam Kereta Api Penumpang Bogie EN UIC Standard

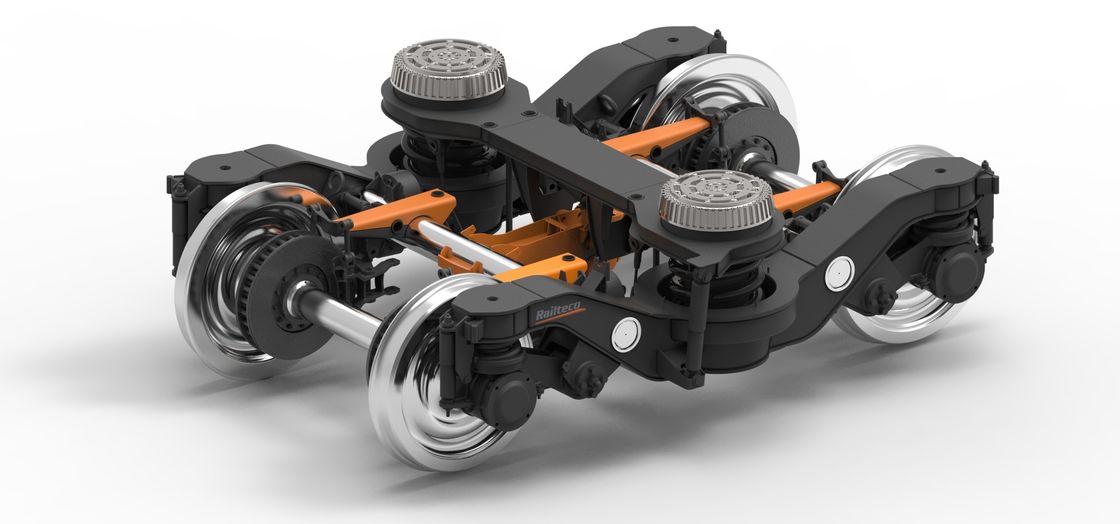

Tipe RTKZ32 Welding Bogie untuk mobil penumpang dengan standar EN

Deskripsi Coach Bogie RTKZ32:

Jenis bogie ini terutama cocok untuk gauge 1435mm, beban poros maksimum 16t, kecepatan operasi maksimum 160km / h untuk kereta penumpang.sistem suspensi utama, perangkat spring bolster, sistem rem tangan, sistem rem dasar, perangkat traksi dan perangkat bantu, dll. Bingkai bogie mengadopsi struktur pengelasan tipe H, balok samping adalah struktur tipe U,dan kursi pegas disusun di tengah balok sisiBahan utama bingkai bogie adalah S355J2+N. Set roda mengadopsi diameter roda φ890mm.Produksi poros dan roda roda memenuhi persyaratan standar EN13260 dan EN13261Bantalan pada bogie mengadopsi bantalan roller silinder pendek sentripetal SKF; Setiap bogie dilengkapi dengan perangkat pengantar di satu ujung poros.Suspensi vertikal dan mata air double coil bagian dalam dan luar diadopsi dalam suspensi utama, posisi kotak poros mengadopsi alat posisi lengan putar sendi elastis.Pengaturan pegas bolster untuk sekelompok pegas single coil yang terletak di kursi pegas rangka,penopang ditempatkan pada pegas penopang, dan tubuhnya secara langsung didukung pada dua mata air kumparan oleh bantalan, ada dua peredam getaran hidraulik vertikal dan peredam getaran melintang antara bantalan dan bingkai.Sistem pengereman dasar mengadopsi besi cor blok rem dan jenis disc unit pengeremanKekuatan tarikan ditransmisikan oleh tali baja yang menghubungkan tubuh ke balok longitudinal bingkai bogie dan mengurangi dampak longitudinal antara tubuh dan bingkai bogie.

Data Teknis UtamaPelatih Bogie RTKZ32:
