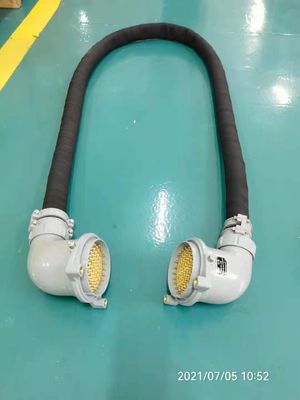

AC 500V Railway Power Connector Operating Manual DL4AC500/100C

Manual Operasi Konektor Listrik Kereta Api/DL4AC500/100C

Pengantar

Konektor daya DL4AC500/100C dirancang dan diproduksi sesuai dengan pengikat daya ujung kendaraan untuk lokomotif

dan Rolling Stocks (GB/T 25023-2010). Struktur pasangan kontak mengadopsi bentuk kumparan pegas canggih,yang memiliki keuntungan

Selain itu,disertakan perangkat antipencurian.

Konektor ini cocok untuk transmisi daya tiga fase oleh kereta api penumpang.

pada kesempatan lain.

Sifat Teknis Utama

Tegangan nominal:AC 500V

Listrik nominal:100A

Kekuatan dielektrik:AC 2500V/min 50Hz

Resistensi kontak: ≤ 0,2mΩ

Resistensi isolasi:≥500MΩ dalam kondisi normal;≥20MΩ setelah uji panas lembap

Peningkatan suhu:<60K

Masa pakai: > 1.500 kali

Dimensi garis besar:224x176x185

Ketentuan Layanan

Suhu lingkungan: -50°C~+70°C

Kelembaban relatif: Dapat mencapai 93% di bawah +25°C.

Getaran:GB/T21563-2008 Kelas 1,Kelas B

Tabrakan: 60 kali/menit, 100m/s2

Ukuran Instalasi

Kemasan, Transportasi

Colokan dan soket harus dikemas dan diangkut dalam kondisi terpisah.

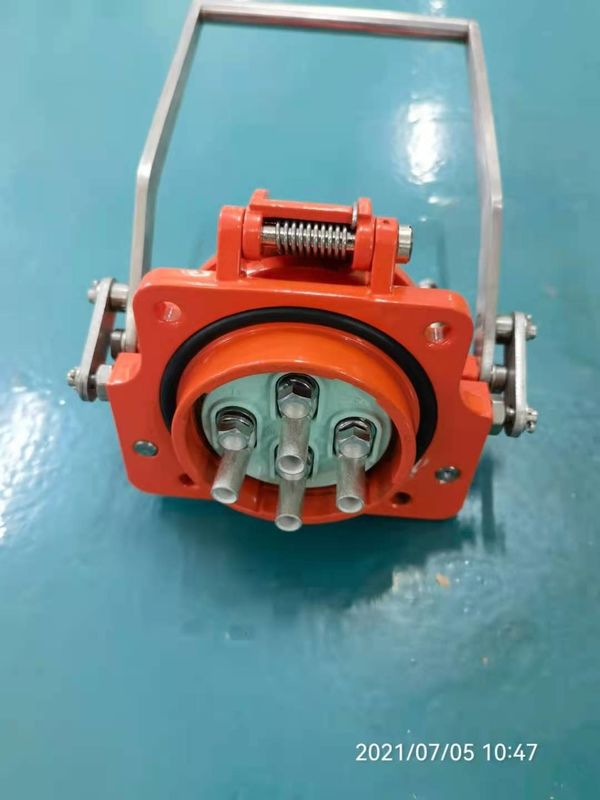

Socket Installation Hole Size Diagram,Chipware Distribution Diagram dan Plug/Socket Structure Diagram
